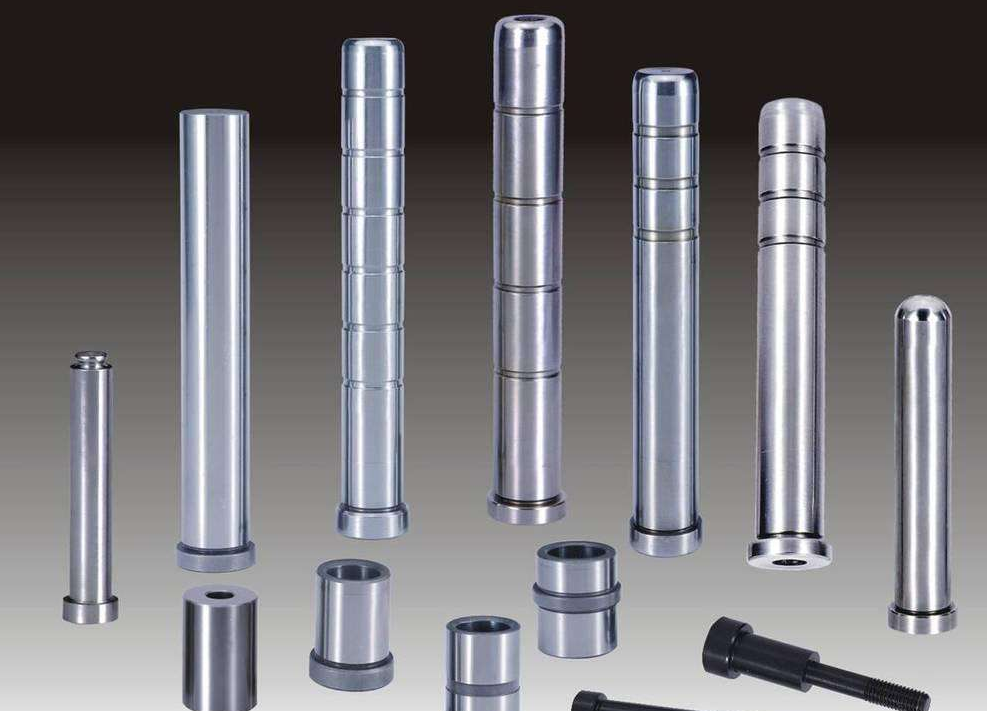

導柱導套的安裝方法
2018-08-04 22:35:44 點擊：16950
導柱導套的安裝方法：
1.導柱導套的安裝孔加工
導柱導套的安裝孔應在其他孔加工全部完成并消除加工應力(上下面對的重新研磨等)后，用鏜床或坐標磨床進行加工。為了確定上模與下模的基準，可加工臨時的定位孔，然后用基準棒定位。
2.導柱的安裝
清掃安裝孔厚，固定導柱，同時使用多個滾珠導柱組件是，將多個導柱中的一個導柱的基準面錯開90度。可防止模架裝配錯誤。確認導柱的垂直度。(0.01mm/100mm以下)。
3.導套的安裝
1.導柱導套的安裝孔加工
導柱導套的安裝孔應在其他孔加工全部完成并消除加工應力(上下面對的重新研磨等)后，用鏜床或坐標磨床進行加工。為了確定上模與下模的基準，可加工臨時的定位孔，然后用基準棒定位。
2.導柱的安裝
清掃安裝孔厚，固定導柱，同時使用多個滾珠導柱組件是，將多個導柱中的一個導柱的基準面錯開90度。可防止模架裝配錯誤。確認導柱的垂直度。(0.01mm/100mm以下)。
3.導套的安裝
將導柱插入導套。將平行塊防止在下模座上，再裝好上模座。滑動導套，確認有無干擾。用溶劑洗凈粘接面上的油垢及污物，在導套的粘接槽中灌入?yún)捬跣哉辰觿�，再插入安裝孔。請將粘接劑固化，以免導套從上模座中彈出。(常溫下3-6小時),上海則凱因?yàn)閷Ｗ⑺詫I(yè)!
