滑動導柱與滾動導柱有什么區別？
2018-12-25 17:34:17 點擊：7782
有很多客戶會問到，滑動導柱和滾動導柱哪個好用？那么小編下面給大家介紹一下滑動導柱與滾動導柱的區別！

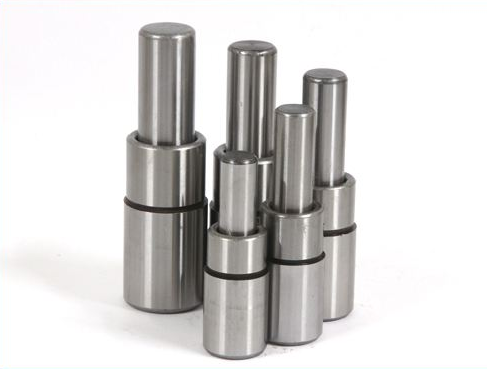

模具導柱常見有兩類，一種導向裝置的導柱里有油槽，以便保持良好的潤滑。導套內孔與導柱相配合，采用滑動形式配合。這種導柱叫做滑動導柱。如下圖

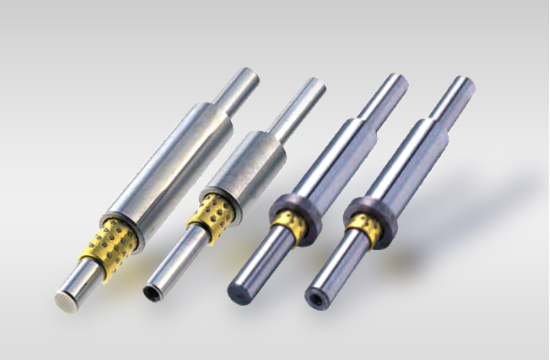

還有一種導柱導套，導向裝置的導套內裝有鋼珠套保持架，以保精確的導向。導套內孔與導柱采用滾珠形式配合。如下圖
從使用性能上來分析滑動導柱，導套壓入上底板的長度及導套外徑不得小于導柱直徑的1.5倍，導套導向長度應為導柱直徑的2～3倍。導柱直徑可根據模具結構、導柱強度、剛度來確定。導柱壓入下底板長度不得小于導柱直徑的1.5倍，導柱的總長度L按模具閉合高度來確定，但要保證當凸模進入凹模之前，導柱就伸入導套15(毫米)以上，否則起不到導向作用。
而滾動導柱則不用考慮這些事情，并且導向精度更高，使用壽命更長。因此滾動導柱比滑動導柱更常用在用在高精度、高壽命的精密模具及薄材料的沖裁模具。
