滑動導柱導套介紹
2018-12-20 16:45:33 點擊：3854

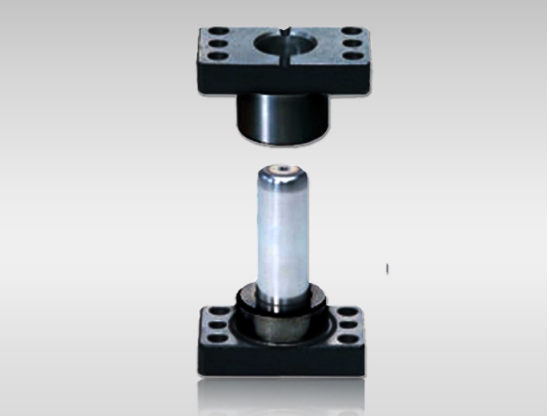

億輝達滑動導柱導套，這種導向裝置的導柱或導套內有油槽，以便保持良好的潤滑。導套內孔d1與導柱相配合，采用滑懂配合。導套壓入上底板的長度l1及導套處徑D不得小于導柱直徑d的1.5倍，導套導向長度應為導柱直徑的2～3倍。
模具導柱直徑d可根據(jù)模具結構、導柱強度、剛度來確定，一般導柱直徑d≥30(毫米)。導柱壓入下底板長度l不得小于直徑d的1.5倍，導柱的總長度L按模具閉合高度來確定，但要保證當凸模進入凹模之前，導柱就伸入導套15(毫米)以上，否則起不到導向作用。
下期小編會給大家介紹滑動導柱與滾動導柱的區(qū)別，敬請期待哦！
